可調式長柄濾頭規格型號技術參數說明書

作者來源:gysxlc 發布時間： 2022/12/27 16:16:29 標簽：可調式長柄濾頭長柄濾頭可調式濾頭
導讀：可調式長柄濾頭規格型號參數:可調式長柄濾頭一般由濾帽、濾桿、預埋座等組成，濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷、縫隙必須無殘缺、溢邊、堵塞等缺陷。、濾桿在預埋座內可調節范圍宜為0～50mm。

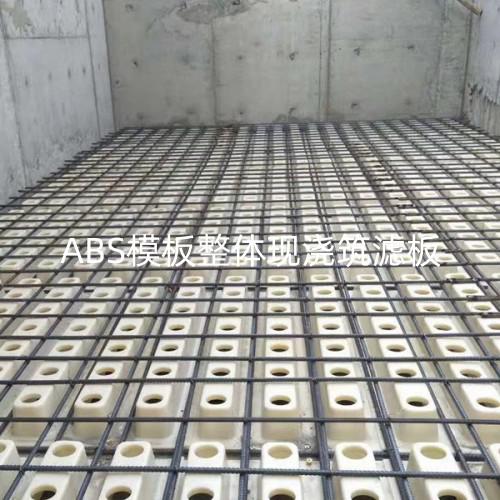

可調式長柄濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整，使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度�？烧{(diào)式濾頭的預埋座緊固在整體澆筑模板上的結構形式，在不改變?yōu)V池工藝和結構前提下，可便捷地上下調整濾桿的螺紋上口的水平高度，達到布氣配水均勻的效果。

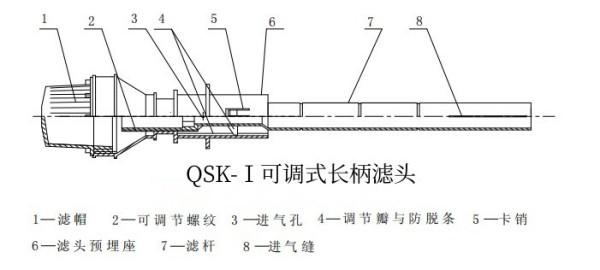

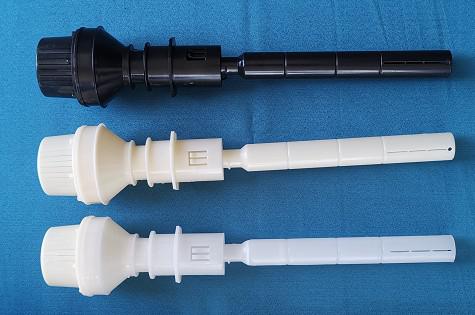

可調式長柄濾頭一般由濾帽、濾桿、預埋座等組成，如圖：

可調式濾頭尺寸和濾帽縫隙寬度及縫隙面積：

型號	濾帽縫隙寬度	縫隙長度	縫隙面積（m2）	濾桿		預埋座
型號	濾帽縫隙寬度	縫隙長度	縫隙面積（m2）	長度	內徑	長度	外徑
QSK-I	0.5±0.05	34±1.0	612	380±2	25±0.5	150±1.5	47 -2
QSK-II	0.4±0.05	34±1.0	490	380±2	25±0.5	150±1.5	47-2
QSK-III	0.3±0.05	34±1.0	367	380±2	25±0.5	150±1.5	47 -2

1、濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。

2、縫隙必須無殘缺、溢邊、堵塞等缺陷。

3、濾桿在預埋座內可調節范圍宜為0～50mm。

4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型濾頭預埋座尺寸宜符合下表要求。

QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型濾頭預埋座尺寸

模板尺寸					濾頭預埋孔座
模板類型	長度	寬度	高度	厚度	孔徑	孔距
A型	1138±2	617±1	100±1	5±0.5	47.0+0.3+0.0	200（縱）±1
						150（橫）±1
B型	963±2	467±1	80±1	5±0.5	47.0+0.3+0.0	165（縱）±1
						150（橫）±1
C型	946±2	964±1	40±1	4±0.5	47.0+0.3+0.2	135（縱）±1
						135（橫）±1
